3pólový pojistkový odpínač 100A 690V DIN lišta

Pojistkový odpínač ZHENGRONG HR17-100 je kompaktní profesionální spínací a jisticí zařízení pro nízkonapěťové třífázové rozvody. Kombinuje funkce zátěžového spínače, oddělovacího spínače a ochrany proti zkratu v jediné jednotce, snižuje počet komponent a zjednodušuje kabeláž panelu.

3pólová konstrukce chrání všechny tři fáze obvodu. Disponuje jmenovitým proudem 100 A při 690 V a vyhovuje normě GB/T 14048.3-2017, podle standardní nomenklatury je označena jako pojistkový odpínač.

Design & Provoz

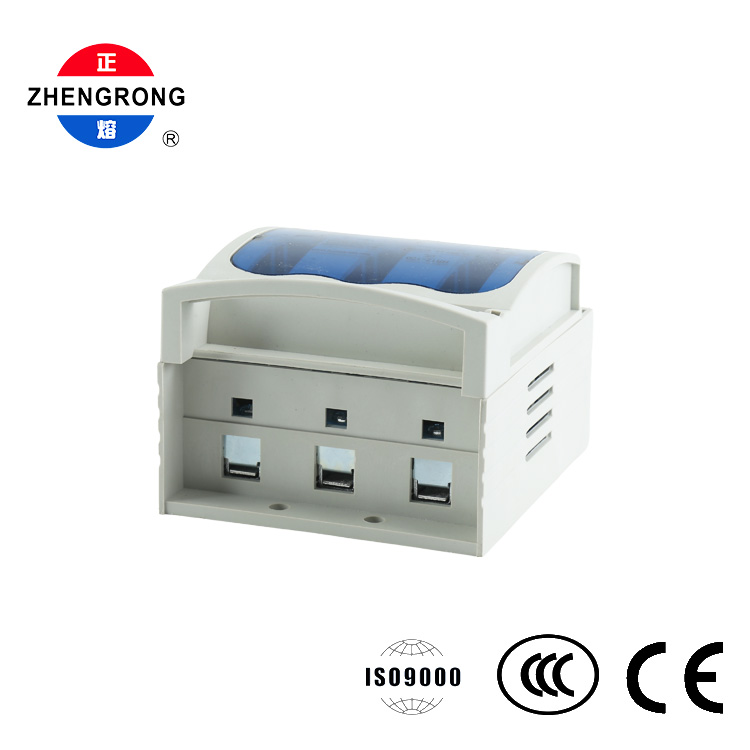

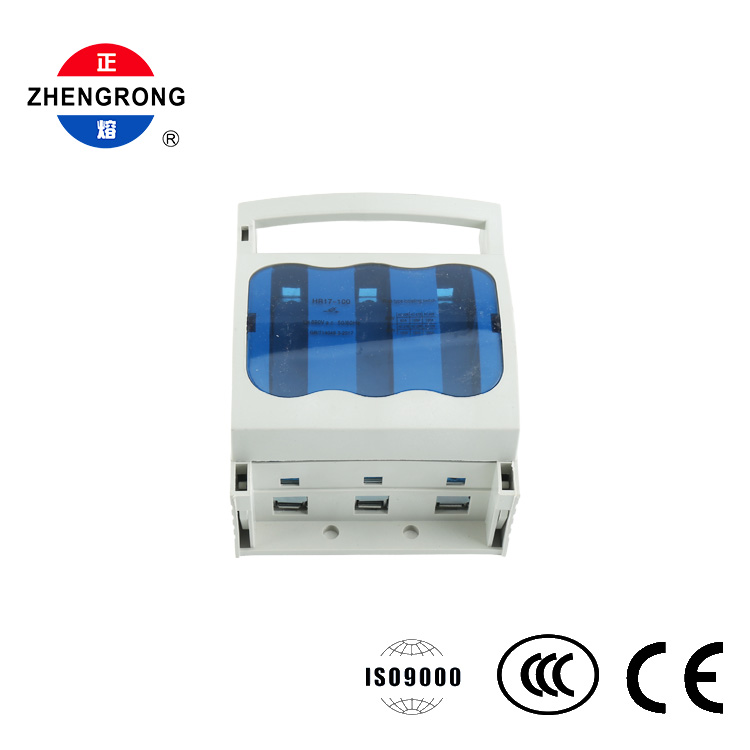

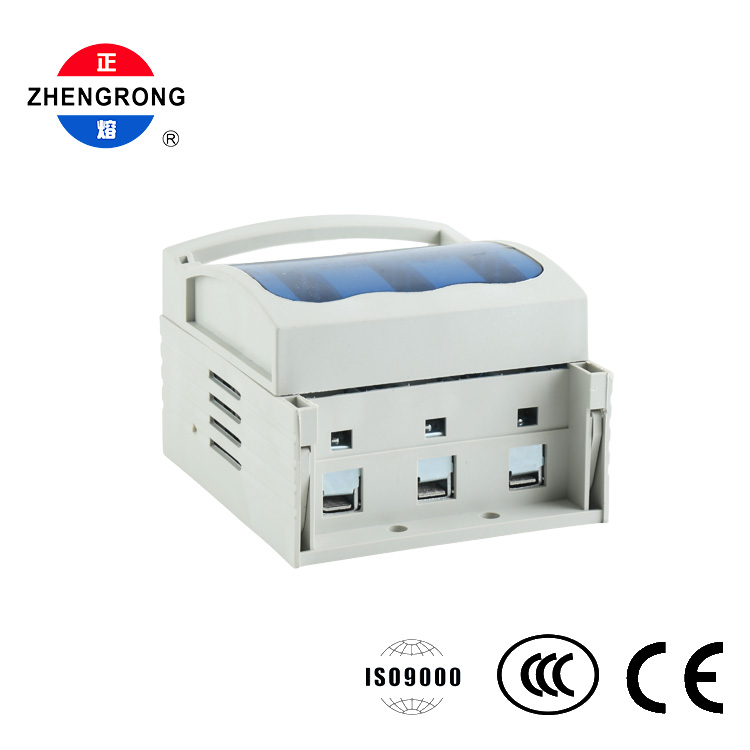

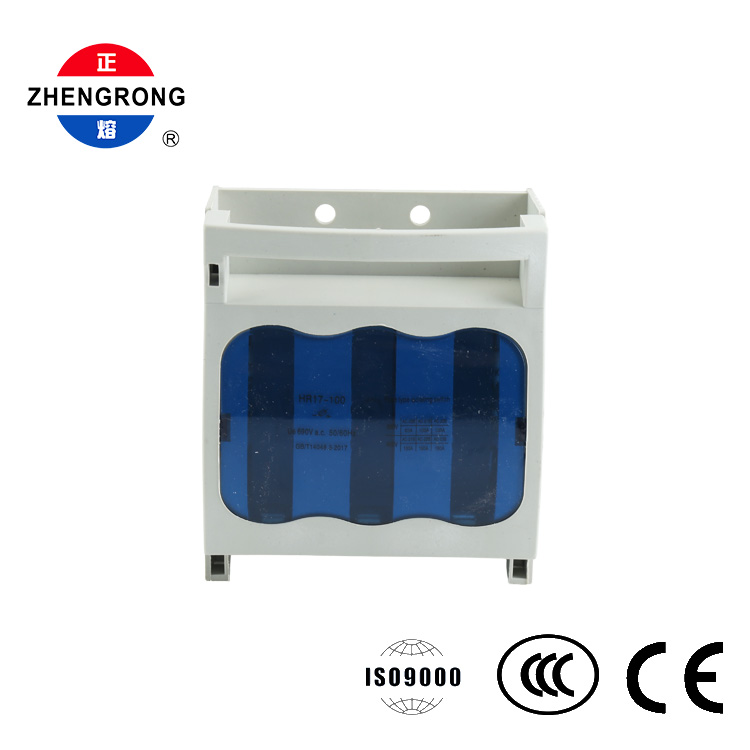

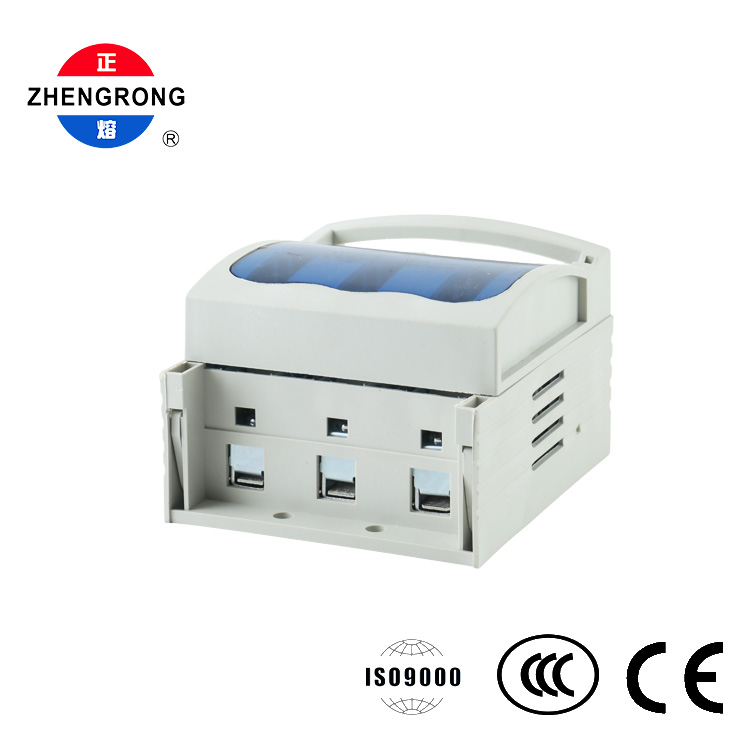

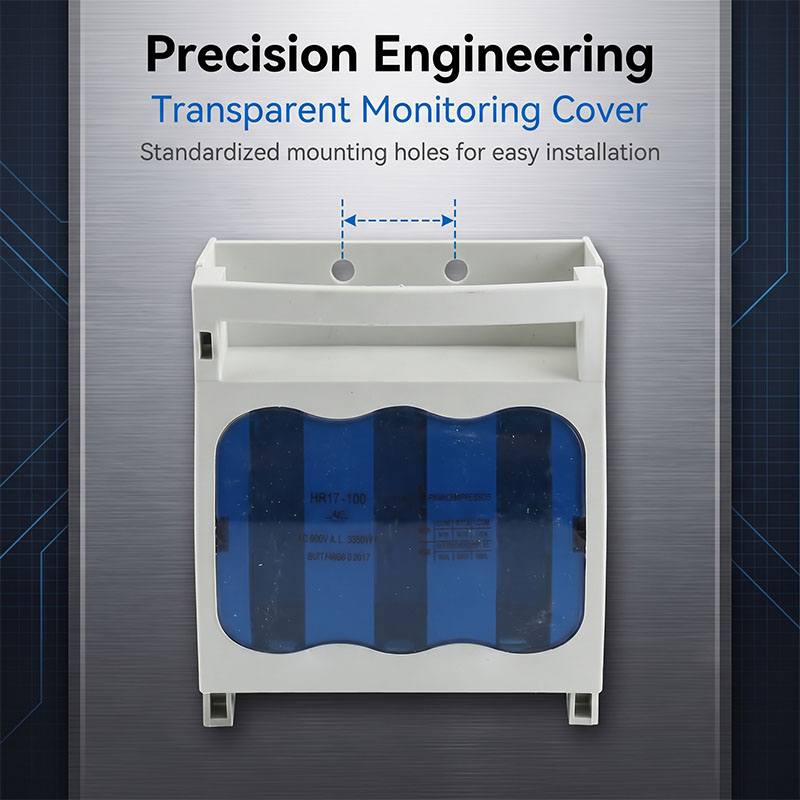

Jednotka se skládá ze základny a otevíracího horního krytu s integrovaným horizontálním madlem v horní části. Rukojeť poskytuje pohodlné uchopení pro ruční zapínání/vypínání, zatímco průsvitné modré okénko v krytu umožňuje obsluze zkontrolovat stav pojistky na první pohled bez otevření jednotky.

Kryt ve stylu zásuvky se otevře pro rychlou kontrolu a výměnu pojistky. Pouzdro je vylisováno z vyztuženého technického plastu zpomalujícího hoření (třída nylon nebo PBT) s vyztužujícími žebry pro vysokou mechanickou pevnost, izolaci a tepelnou odolnost.

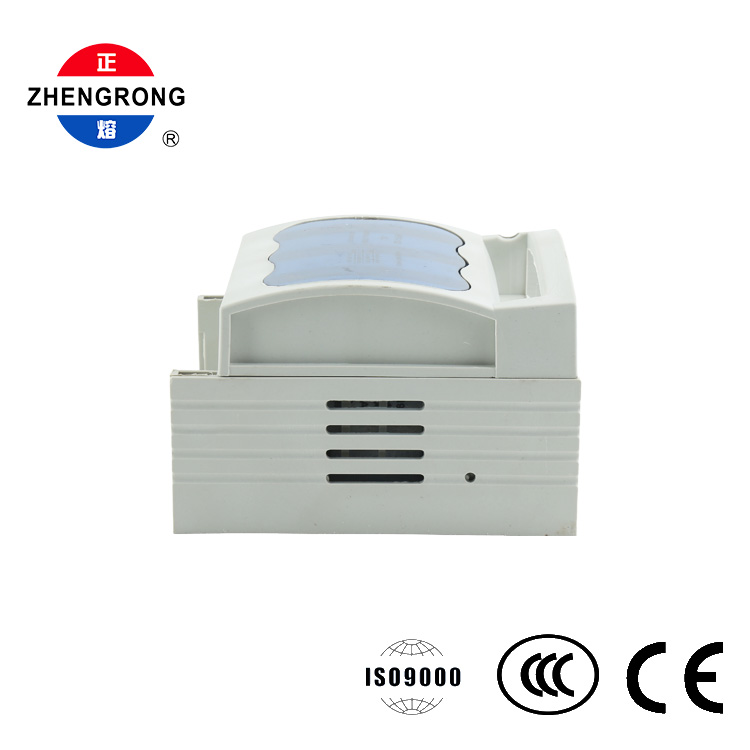

Zapojení se provádí pomocí tří spodních svorek se šroubovými svorkami pro bezpečné upevnění kabelu nenáročné na údržbu. Pro instalaci nabízí základna dvě možnosti: boční spony pro standardní montáž na 35mm DIN lištu nebo dva kruhové otvory pro šrouby na základní desce pro přímé upevnění na montážní desku skříně. Boční štěrbiny a západky také umožňují montáž vedle sebe nebo přidání pomocných kontaktů.

Vlastnosti

Funkce 3 v 1

● — spínání zátěže, izolace a ochrana proti zkratu v jedné kompaktní jednotce.

3-pólová třífázová ochrana

● — současná ochrana všech fází pro třífázové zátěže.

Viditelná přerušení izolace

● — jasné odpojení při otevření, zajištění bezpečné údržby a nouzového vypnutí.

Průhledné modré okno

● — stav pojistky viditelný na první pohled bez otevření krytu.

Rukojeť zásuvkového typu

● — široká horizontální rukojeť pro pohodlné a spolehlivé ruční přepínání.

Dvojité možnosti montáže

● — 35mm příchytky na DIN lištu nebo šroubové upevnění pro flexibilní instalaci.

Zesílené pouzdro zpomalující hoření

● — nylon/PBT technický plast s žebrováním pro vysokou pevnost, izolaci a tepelnou odolnost.

Zajistěte šroubovací svorky

● — spolehlivá kabeláž se snadným přístupem pro údržbu.

Rozšiřitelný design

● — boční drážky a západky podporují montáž vedle sebe a pomocné kontakty.

Certifikovaná kvalita

● — V souladu s GB/T 14048.3-2017; Certifikace ISO9000, CCC a CE.

● Tovární rozvodné skříně a ovládací skříně

● Hlavní rozvodné panely a ochrana odboček v komerčních budovách

● Odpojení napájení a ochrana proti zkratu pro motory a transformátory

● Nízkonapěťové rozvody v průmyslových závodech

● Centrály řízení motoru

● Údržba izolace a nouzové spínání

● Výrobci panelů, dodavatelé elektrických zařízení a týmy údržby zařízení
