Odpojovací spínač

2、 Kategorie 1: Pojistková základna (podpůrná součást pojistky)

Reprezentativní model: řada NH00 (160A, 500V/690V)

Umístění: Zařízení pro čistění/výměnu pojistek, neintegruje spínací mechanismus, je třeba použít ve spojení s nožovým spínačem nebo spínačem vyšší úrovně.

Vlastnosti: Nožová instalační struktura pojistky, 35mm montáž na DIN lištu bez nářadí, modré průhledné pozorovací okénko pro sledování stavu pojistky v reálném čase, konstrukční plastový plášť zpomalující hoření.

Použití: Instalace a rychlá výměna pojistek v nízkonapěťových rozvodných skříních a elektrických ovládacích skříních, sloužících jako body ochrany obvodů proti přetížení/zkratu.

3、 Kategorie 2: Oddělovací spínač typu pojistky (skupina pojistek oddělovacího spínače)

Integrujte „zapnutí/vypnutí+izolace+ochrana pojistek“ do jednoho, připojujte, přenášejte a odpojujte obvody naprázdno nebo bez zátěže a zajistěte ochranu proti přetížení/zkratu pomocí pojistek; Po otevření spínače se vytvoří jasně viditelný bod zlomu, který zajišťuje bezpečnost údržby. Rozděleno do dvou kategorií na základě struktury a série:

Řada 3.1 HR6 (typ čepele/otevřený typ)

Reprezentativní model: HR6-160/30 (160A, 660V, 50Hz)

Umístění: Klasická pojistková skupina izolačního spínače typu otevíracího nože s intuitivní strukturou a snadnou údržbou.

Vlastnosti: Struktura pro zapnutí/vypnutí nože, postříbřené měděné kontakty, ovládání horní rukojetí, šest kabelových svorek (jeden vstup a jeden výstup na fázi), instalace šroubového panelu.

Použití: Průmyslový/komerční distribuční hlavní vypínač nebo odbočný vypínač, ochrana a izolace motorové větve.

Řada 3.2 HR17 (uzavřená modulární, hlavní řada)

Reprezentativní modely: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

Umístění: Modulární uzavřený oddělovací spínač typu pojistky, odstupňovaný podle jmenovitého proudu, pokrývající střední až vysoké proudové požadavky 100A až 630A, je hlavní řadou produktové řady.

Společné vlastnosti: Široká horní rukojeť/rukojeť, modré (polo)průhledné pozorovací okénko bez nutnosti otevírat kryt pro kontrolu jádra taveniny, viditelná izolace bodu zlomu, nehořlavý technický plastový plášť, podpora pro montáž na 35mm DIN lištu nebo šroubovací panel/přípojnici, širokopásmová kompatibilita 50/60 Hz (některé modely).

Děleno proudem:

HR17-100 (100A): Odbočka malého a středního proudu, dvě verze výklopného nebo zásuvkového madla, vhodné pro ochranu odboček rozvodných skříní/rozvaděčů;

HR17-160 (160A): Vhodné pro malé a středněproudé hlavní/odbočné obvody, podporuje instalaci na kolejnice a je vhodné pro ochranu motoru a mechanického výkonu;

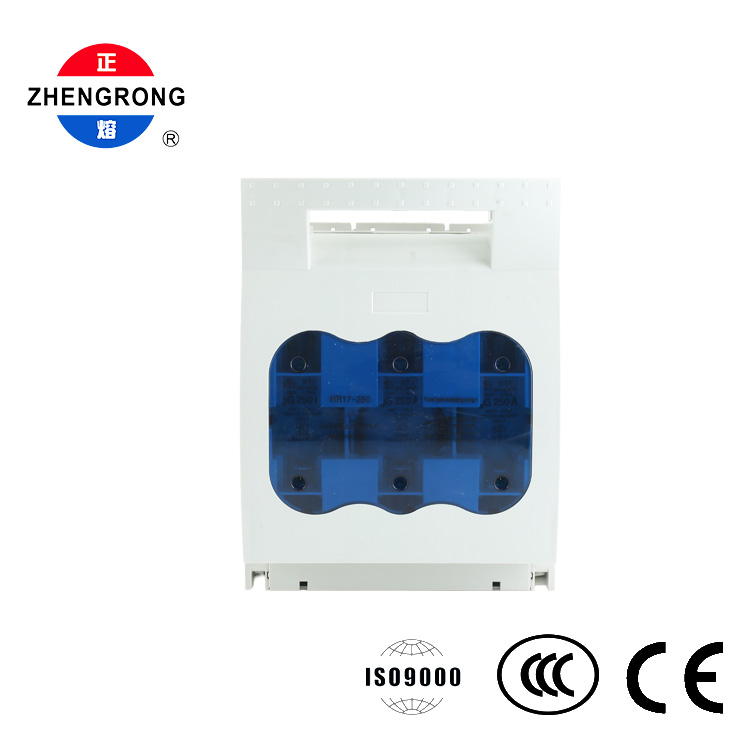

HR17-250 (250A): Středoproudý obvod, trojité obloukové okno, vhodné pro rozvod energie v továrních dílnách a komerčních budovách;

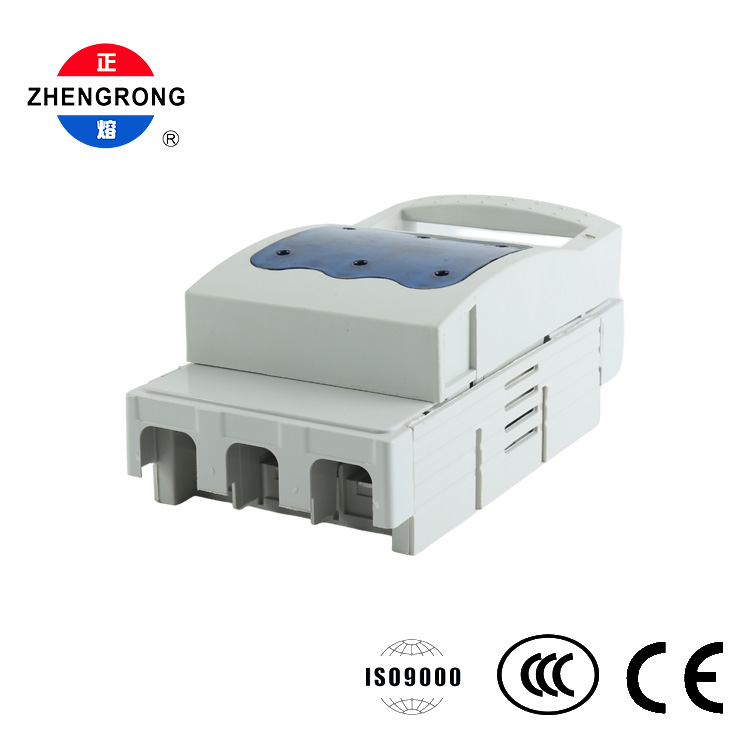

HR17-400 (400A): Hlavní obvod s vysokým proudem, okno se třemi oblouky, vhodné pro hlavní vypínač rozvodné skříně;

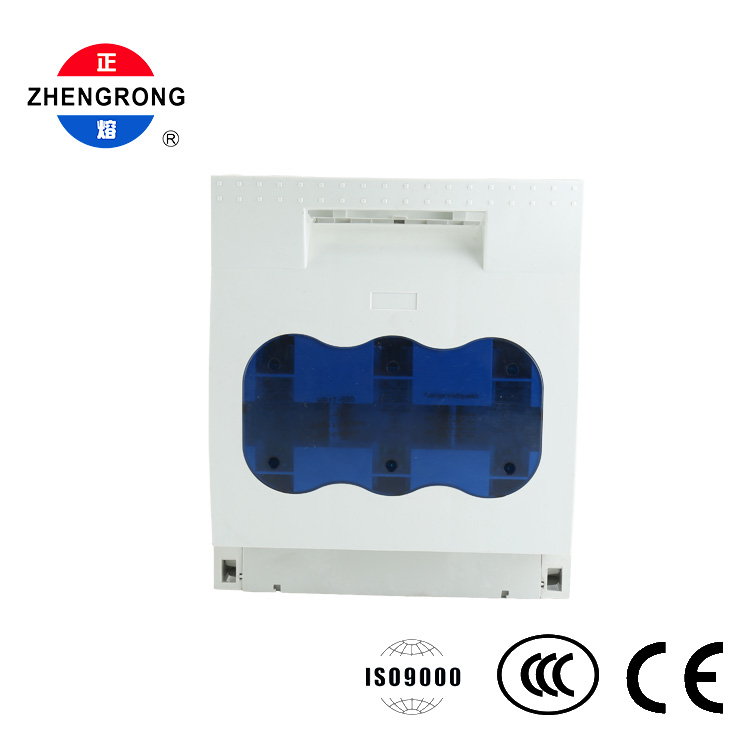

HR17-630 (630A): Hlavní obvod s ultravysokým proudem, plášť zpomalující hoření PA66, vnitřní komponenty z měděné tyče, vhodné pro aplikace s vysokým zatížením, jako jsou nízkonapěťové rozvaděče a kompenzační skříně kondenzátorů.

Použití: Tovární rozvodné skříně, nízkonapěťové rozvaděče, motorová řídicí centra (MCC), ochrana hlavních a odbočných obvodů pro komerční budovy/nemocnice/datová centra, ochrana proti přerušení napájení a zkratu pro velká zařízení.
