Proč bezpečnost vašeho solárního pole závisí na výběru správné fotovoltaické DC pojistky

2025-11-18 0 Nechte mi zprávu

Bez ohledu na to, do které solární elektrárny vstoupíte, kterou komerční invertorovou skříň otevřete nebo který rezidenční střešní fotovoltaický systém zkontrolujete, najdete často přehlíženou, ale zásadní součást:Fotovoltaická DC pojistka. NevhodnéFotovoltaická DC pojistkamůže nejen ohrozit bezpečnost, ale také způsobit značné finanční ztráty. Co dělá toto malé zařízení tak nepostradatelným? Proč odborníci důsledně volíZhenghaopojistky? Pojďme společně odhalit jeho záhady.

Jedinečné výzvy

Na rozdíl od střídavého proudu (AC), který používáte ve svém domě, solární panely generují stejnosměrný proud (DC). Tento DC má jedinečné a potenciálně nebezpečné vlastnosti:

1. Trvalé napětí a vysoký proud: Obzvláště při silném slunečním světle pracují stejnosměrné obvody při téměř maximálním napětí. Na rozdíl od střídavého proudu nezmizí zkrat v dalším bodě průchodu nulou; výsledný oblouk může trvat mnohem déle a generovat teploty dostatečné k roztavení kovu a způsobit požár.

2. Nízká impedance zdroje: Solární panely mají velmi nízký vnitřní odpor. Když dojde ke zkratu, téměř okamžitě se vytvoří obrovský rázový proud. Bez ochrany s rychlou odezvou se mohou kabely a konektory okamžitě spálit.

3. Komplexní pole: Sériově zapojené solární panely generují vysoké napětí (typicky 600V, 1000V nebo 1500V DC). Ochrana každého panelu nebo pole vyžaduje koordinované, spolehlivé a vysokonapěťové pojistky ve slučovacím boxu.

To je přesně důvod, proč standardní AC pojistky nemohou bezpečně chránit stejnosměrné solární okruhy; postrádají speciální konstrukci potřebnou k účinnému hašení nepřetržitého vysokonapěťového stejnosměrného oblouku. PouzeFotovoltaické DC pojistkynavrženy speciálně pro výrobu fotovoltaické energie mají inženýrský design a přísné testování potřebné ke splnění tohoto úkolu.

Účel fotovoltaické DC pojistky

Hlavním účelemfotovoltaické DC pojistkyje jednoduché: izolovat chyby před katastrofou. Konkrétně chrání před dvěma klíčovými riziky:

1. Zkrat: Zkraty způsobené poškozením vedení, poruchami spojení, vniknutím vlhkosti, poškozením hlodavci, selháním součástí nebo nesprávnou instalací vytvářejí cestu s nízkým odporem, což vede k velkému, nekontrolovanému proudovému rázu. Fotovoltaické stejnosměrné pojistky okamžitě detekují toto přetížení a roztaví jejich vnitřní součásti, bezpečně odpojí obvod a zabrání poškození před (panely, střídače) a za (roztavené vedení, požáry).

2. Zpětný proud: Když řetězec ve velkém paralelním systému selže, může dojít ke zpětnému proudu. Vadný panel funguje jako proudový absorbér, což způsobuje, že normální obvody tlačí proud zpět skrz vadný panel. Tento zpětný proud může způsobit přehřátí a trvalé poškození postiženého panelu. Strategická instalace fotovoltaických DC pojistek funguje jako jednocestný ventil, blokuje tento zpětný proud a zabraňuje poškození.

Fotovoltaické DC pojistky jsou klíčová ochranná zařízení v solárních systémech:

Kritické body umístění pro fotovoltaické stejnosměrné pojistky	Chrání před	Následek bez ochrany
Vstupy slučovače	Nadproud v jednotlivých panelových řetězcích přivádějících do slučovače.	Chyba v jednom řetězci strhává destruktivní proud ze všech paralelních řetězců, potenciálně se smaží kabely, svorky, celá krabice.
Výstup řetězců řady	Zpětný proud tekoucí zpět do vadného řetězce (jak je popsáno výše).	Přehřátí a trvalé poškození panelů v vadném řetězci. Výrazná ztráta výkonu.
Mezi strunovými slučovači a centrálními invertory	Velké zkraty, ke kterým dochází podél větších napájecích kabelů nebo před DC vstupem střídače.	Nebezpečí katastrofálního požáru elektrického oblouku podél nechráněných hlavních stejnosměrných vedení; ohromující ochranu stejnosměrného proudu měniče.
Uvnitř DC-DC konvertorů/optimalizátorů	Vnitřní poruchy v jednotce přeměny energie.	Poškození se šíří mimo převodník a může mít dopad na další součásti nebo obvody. Riziko požáru.
Bateriové řetězce v systémech se stejnosměrnou vazbou	Zkraty ve vysokokapacitních bateriích s vysokou energií.	Nekontrolovaný výboj vedoucí k možnému tepelnému úniku, požáru, výbuchu.

1. Můj AC systém používá standardní pojistky, proč nemohu tyto pojistky použít k přímé ochraně svých solárních panelů?

rozhodně ne. Standardní AC pojistky jsou testovány pouze pro AC obvody. Fyzika hašení stejnosměrných oblouků (zejména pod vysokými napětími běžnými ve slunečních soustavách) je mnohem složitější. Střídavé oblouky samy zhasnou v bodě přechodu nuly napětí 100 až 120krát za sekundu. Stejnosměrné oblouky však tento zhášecí bod nemají; nadále prudce hoří, což vede k přehřátí, výbuchům a dokonce požárům. Fotovoltaické stejnosměrné pojistky jsou certifikované a speciálně navržené s jedinečnými zhášecími komorami a materiály, které bezpečně přeruší nepřetržité vysokonapěťové stejnosměrné oblouky během milisekund.

2. Jak zjistím, jakou jmenovitou hodnotu proudu bych měl zvolit pro svou fotovoltaickou DC pojistku?

Specifikace pojistky musí být určena na základě konkrétního proudu obvodu, který chrání. To vyžaduje výpočty: Určete zkratový proud stringu/panelu (Isc): Za standardních testovacích podmínek (STC) zjistěte maximální jmenovitý proud Isc pro panel nebo string.

Použití bezpečnostní rezervy: Nejlepší praxe doporučuje nastavit jmenovité hodnoty pojistek na 125 % až 150 % Isc (přerušitelná distribuce proudu). (Například, pokud je Isc struny 10A, pojistka by měla být 12A nebo 15A). To poskytuje rezervu pro odchylky normálního provozního proudu a zároveň zajišťuje, že může odolat poruchovým proudům daleko přesahujícím normální provozní proud. Vždy se řiďte instalačním manuálem, národními elektrickými předpisy (NEC, IEC) a specifikacemi následného zařízení (slučovače, měniče) – ty obvykle specifikují požadované hodnoty pojistek. Podhodnocené pojistky mohou vést k falešným úderům, zatímco nadhodnocené pojistky jsou nebezpečné a porušují specifikace.

3. Vypálila se mi pojistka. Jaké jsou běžné příčiny?

Přepálená pojistka znamená, že dokončila svou kritickou funkci. Mezi běžné příčiny patří: Poruchy zkratu: poškozená izolace kabelu, uvolněné konektory způsobující jiskření, selhání izolace svorek, fyzické poškození kabeláže nebo zařízení a selhání vnitřních součástí.

Silné přetížení: Proud trvale a výrazně překračuje jmenovitý proud pojistky (toto je méně časté než zkrat, ale může nastat, pokud jsou kabely nebo součástky silně poddimenzované; zařízení na ochranu obvodu by však mělo vypadnout jako první).

Nesprávné přepálení: I když je nesprávné přepálení vysoce kvalitních pojistek vzácné, může k němu dojít, pokud jsou specifikace pojistek mírně mimo, výkon je snížen kvůli stárnutí/extrémnímu prostředí, špatné spoje způsobují přehřátí svorek držáku pojistek nebo jsou výrobní vady.

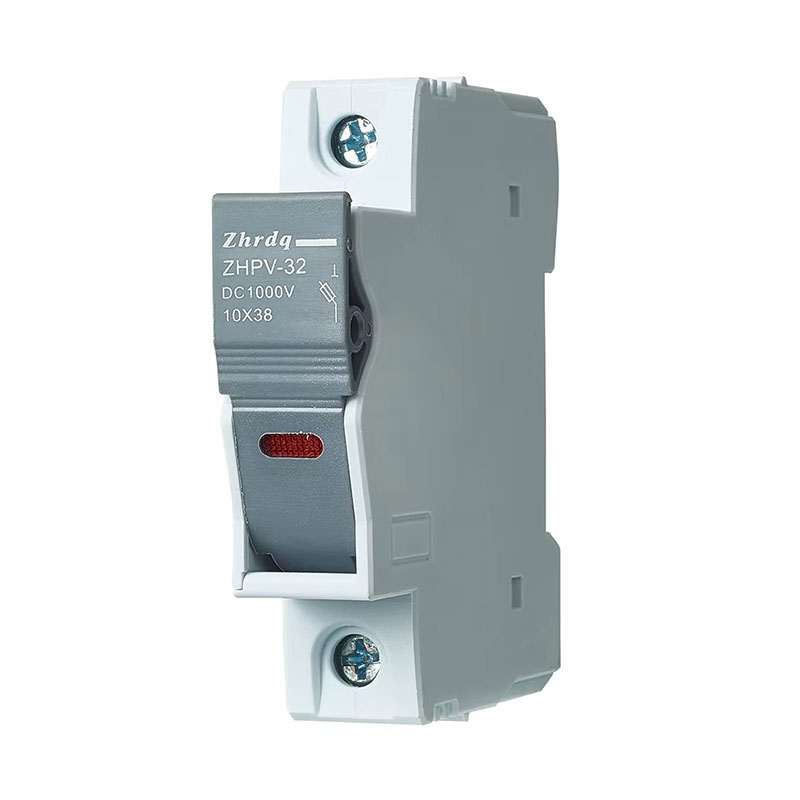

Photovoltaic DC Fuse

Vaše solární pole může krátce fungovat bez správné velikosti a certifikacefotovoltaické DC pojistky, ale „provoz“ znamená víc než jen výrobu elektřiny; to znamená spolehlivý a bezpečný provoz po celá desetiletí. Každá slučovací skříň a každý řetězec kabelů může být bodem selhání a potenciálně za určitých podmínek nesprávně fungovat. Použití nestandardních pojistek nebo přemosťovací ochrany není zkratka, ale spíše nepřijatelné riziko pro techniky, majetek a vaši investici.

Zhenghao pojistkypředstavují technickou bezpečnost. Jsou vyrobeny podle přísných norem a osvědčeny v drsných globálních prostředích a poskytují kritickou rychlou odezvu a ochranu s vysokou vypínací kapacitou, kterou vyžadují moderní fotovoltaické systémy.
