Jaké výhody v oblasti bezpečnosti a výkonu poskytuje IEC 60269 415V vysokoproudová pojistka pro průmyslové rozvodné systémy?

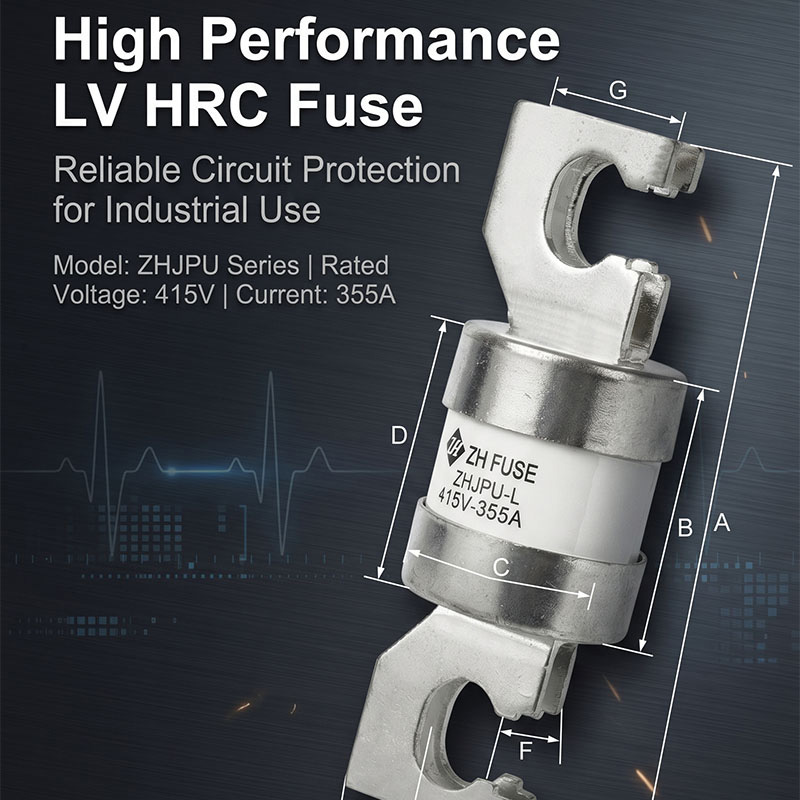

1. Návrh jádra a standardní definice výrobků s vysokoproudými pojistkami IEC 60269

IEC 60269 tvoří globální jednotný standardní rámec pro nízkonapěťové pojistky s vysokou vypínací kapacitou, definující přísná pravidla pro jmenovité napětí, proudovou zatížitelnost, časově-proudové charakteristiky, mechanickou strukturu a bezpečnostní testovací standardy. U průmyslových 415V třífázových distribučních sítí musí vysokoproudé pojistkové vložky splňovat požadavky na pomalé přetížení i na okamžité přerušení zkratem, aby byla chráněna drahá navazující energetická zařízení.

Tradiční pojistky s plastovým pláštěm čelí v silnoproudém průmyslovém prostředí zjevným vadám, včetně nedostatečné tepelné odolnosti, uvolněných kontaktních svorek a omezené vypínací schopnosti. Šroubovaná keramická struktura použitá u tohoto produktu řeší tyto bolestivé body prostřednictvím integrovaného pouzdra odolného vůči vysokým teplotám a postříbřených měděných připojovacích svorek. Jako standardizovaná ochranná součást určená pro těžké průmyslové nízkonapěťové obvody,IEC 60269 415V pojistka vysokého proudusjednocuje ukazatele rozměrové tolerance a elektrického výkonu, aby bylo dosaženo zaměnitelnosti napříč projekty pro inženýrské integrátory.

1.1 Dva základní moduly funkčního návrhu

• Modul krytu s keramickou izolací: Keramický materiál s vysokým obsahem oxidu hlinitého blokuje expanzi oblouku během přerušení poruchy, s vynikající tepelnou stabilitou, aby se zabránilo deformaci pláště při dlouhodobém zatížení jmenovitým proudem.
• Šroubem připojený vodivý terminálový modul: Stříbření snižuje kontaktní odpor mezi pojistkovou vložkou a přípojnicí a řídí nárůst teploty v místech připojení v rámci standardních limitů i při trvalém vysokoproudém provozu.
• Modul vnitřního tavného prvku: Kalibrovaná kovová tavenina odpovídá charakteristické křivce gG/gL, čímž je dosaženo odstupňované koordinace ochrany s předřazenými a následnými ochrannými zařízeními obvodu.

1.2 Hodnota shody se standardem IEC 60269

Produkty, které plně projdou typovou zkouškou IEC 60269, mohou být nasazeny v průmyslových projektech na trzích Evropy, jihovýchodní Asie a Austrálie bez opakované bezpečnostní certifikace. Norma prosazuje přísné testy na zkrat a mechanické vibrace, aby se eliminovala skrytá rizika, jako je únik oblouku, praskání pláště a předčasné roztavení při normálním provozním proudu. Pro nákupní týmy, které se zabývají přeshraničními projekty zařízení, jednotná shoda se standardy výrazně zjednodušuje kvalifikaci komponent a procesy přijímání projektů.

2. Vyplňte tabulku parametrů standardní technické specifikace

Elektrický návrh a nákup spoléhají na jasné standardizované parametry pro kompletní přizpůsobení obvodů a výběr modelu. Tato řada pokrývá rozsahy jmenovitého proudu od 200A do 400A při pracovním napětí 415V AC, s jednotnými mechanickými a elektrickými indikátory pro snížení pracovní zátěže opakovaného porovnávání parametrů během projektování. Níže uvedená tabulka třídí všechny základní pevné specifikace použitelné pro modelovou řadu ZHJPU-L.

2.1 Logika výběru modelu pro různá zatížení obvodu

• Lehké průmyslové distribuční větve (200A~280A): Vhodné pro malá tovární pomocná zařízení, rozvaděče osvětlení a nízkopříkonové ovládací panely se stabilním rovnoměrným zatížením.
• Řídicí obvody středního motoru (300A~360A): Odpovídá středně velkým třífázovým motorům, systémům pohonu dopravníků a sekundárním ochranným smyčkám s jedním transformátorem.
• Těžké hlavní vstupní obvody (380A~400A): Používá se k ochraně hlavních přípojnic velkých distribučních center energie, výstupních terminálů generátoru a smyček hlavního napájení těžkých strojů.

2.2 Výhody jednotného sdíleného designu napříč všemi aktuálními třídami

Každá aktuální specifikace v této produktové řadě si zachovává identickou keramickou strukturu pouzdra a rozložení svorek. Tento konzistentní design umožňuje personálu údržby používat stejné instalační nástroje a standardy pro správu náhradních dílů, čímž se vyhne speciální přípravě přípravků pro různé aktuální třídy. Jednotná tloušťka postříbřených svorek zaručuje konzistentní výkon přechodového odporu v celé řadě produktů, čímž se eliminuje odchylka nárůstu teploty způsobená nekonzistentními rozměry svorek během dlouhodobého paralelního provozu skříně.

3. Keramické pouzdro a postříbřený materiál koncovky Výhody

Výběr materiálu přímo určuje dlouhodobou životnost a provozní bezpečnost vysokoproudých pojistek v náročných průmyslových prostředích. Nízkonákladové plastové pojistky používají organické polymerní materiály, které měknou a deformují se při trvalé vysoké teplotě, zatímco holé měděné vývody ve vlhkých nebo prašných dílnách rychle oxidují, zvyšují kontaktní odpor a spouštějí abnormální poruchy přehřívání.

Dvojitý materiálový systém keramického pláště a postříbřených měděných svorek řeší tyto nedostatky odolnosti současně. Vysoce čistá průmyslová keramika odolává trvale vysokým teplotám bez deformace a postříbřená vrstva na měděných koncovkách izoluje oxidaci vzduchem a udržuje stabilní vodivost po celá léta. U průmyslových energetických systémů běžících 24 hodin denně tato konfigurace materiálu výrazně snižuje frekvenci pravidelných kontrol součástí a cyklů výměny.IEC 60269 415V pojistka vysokého prouduvyužívá toto řešení z vyzrálých kompozitních materiálů, aby se přizpůsobilo prostředí továrny s vysokou prašností, vysokou vlhkostí a častým kolísáním teplot.

• Keramické pouzdro: Vysoký výkon při potlačení oblouku, zabraňuje rozstřikování oblouku směrem ven během přerušení zkratem, aby se zabránilo riziku požáru uvnitř rozváděčových skříní.
• Postříbřené měděné koncovky: Nízký přechodový odpor, minimální nárůst teploty při plném jmenovitém zatížení, antioxidační a antikorozní pro pobřežní nebo chemické provozy.
• Médium pro zhášení vnitřního oblouku: Okamžitě absorbuje energii oblouku při poruchovém řezání a podporuje vysokou vypínací schopnost bez prasknutí nebo fragmentace pouzdra.

3.1 Tepelná stabilita v nepřetržitém provozu

Při nepřetržitém provozu s plným jmenovitým proudem po tisíce hodin si keramické pouzdro zachovává rozměrovou stabilitu bez roztahování nebo praskání. Vnitřní teplo generované tavným prvkem se rovnoměrně rozptýlí skrz keramickou stěnu, čímž se zabrání místním horkým místům, která se objevují na plastových pouzdrech pojistek. I v uzavřených rozváděčových skříních se špatnou přirozenou ventilací zůstává celkový nárůst teploty pojistkové vložky v mezích přípustných podle normy IEC 60269, čímž se eliminuje riziko stárnutí izolace sousedních přípojnic způsobené nadměrnou místní akumulací tepla.

4. Ochranná charakteristika gG/gL a výkon při přerušení poruchy

gG a gL představují univerzální ochranné charakteristiky v plném rozsahu definované IEC 60269, které pokrývají dva hlavní typy poruch, které ohrožují průmyslové silové obvody: mírné dlouhodobé přetížení a okamžitý silný zkrat. Mnoho průmyslových pojistek nízké kvality podporuje pouze jednotypovou ochranu, která se buď příliš snadno roztaví při rozběhovém rázovém proudu motoru, nebo nedokáží dostatečně rychle přerušit velký zkratový proud.

4.1 Logika ochrany pomalého přetížení (charakteristika gL)

Když obvody čelí mírnému přetížení mezi 1,3násobkem a 5násobkem jmenovitého pracovního proudu, tavný prvek se postupně roztaví se zpožděným účinkem. Toto zpoždění zabraňuje falešnému vypálení pojistky během normálního spouštění motoru, nabíjení kondenzátoru a přechodových proudových rázů zařízení, přičemž stále snižuje výkon, pokud přetížení přetrvává po nastavenou dobu, aby se zabránilo stárnutí izolace kabelu a poškození zařízení přehřátím.

4.2 Logika ochrany proti okamžitému zkratu (charakteristika gG)

Jakmile dojde ke zkratu kabelu, vnitřní poruše zařízení nebo kolizi přípojnic, dojde k prudkému zkratovému proudu, vnitřní tavenina se okamžitě odpaří a vytvoří otevřený obvod během mikrosekund. Keramický plášť a výplň zhášející oblouk účinně potlačují elektrické oblouky a bezpečně izolují poruchovou část bez poškození okolních součástí rozváděče obloukem. Vysoká vypínací schopnost zajišťuje, že pojistka může uhasit extrémní poruchový proud bez prasknutí struktury nebo rozstřikování vodivého materiálu.

4.3 Selektivní koordinace s ochrannými zařízeními proti proudu a po proudu

• Vyhovuje miniaturním jističům, jističům a stykačům na následném zařízení a vytváří odstupňovanou koordinaci ochrany.
• Návrh křivky času-proud zajišťuje, že se při dílčích poruchách obvodu roztaví pouze pojistka poruchové větve, čímž se zabrání úplnému výpadku napájení celé rozvodné skříně.
• Kompatibilní s požadavky na koordinaci primární ochrany transformátoru a generátoru pro střední a velké průmyslové napájecí systémy.

5. Univerzální průmyslové aplikace odpovídající scénáře

Standardizovaný třífázový rozvod napájení 415 V pokrývá téměř všechna průmyslová odvětví továren, energetiky a těžkého strojírenství na celém světě a vysokoproudé šroubovací pojistky se přizpůsobí každému ochrannému spojení jádra v těchto systémech. Nákupní týmy spravující portfolia projektů pro více odvětví těží z modelu jediné komponenty, který uspokojuje požadavky na ochranu více zařízení, sjednocuje zásoby náhradních dílů a standardy školení údržby napříč různými pracovišti projektu.

• Průmyslové napájecí rozvodné panely a hlavní rozváděče: Používají se jako primární nadproudová ochrana pro přívodní přípojnice skříně, izolují zkratové poruchy pro ochranu celé elektroinstalační struktury skříně.
• Motorová řídicí centra: Chraňte třífázové hnací motory dopravníků, drtičů, čerpadel a ventilátorů před vyhořením vinutí způsobeném přetížením zablokovaného rotoru nebo zkratem svorek.
• Pomocné obvody generátoru a transformátoru: Instalují se na výstupní svorky generátorových soustrojí a nízkonapěťové strany distribučních transformátorů, aby blokovaly šíření poruchového proudu do předřazeného energetického zařízení.
• Těžké stroje a stavební zařízení: Aplikuje se na hlavní napájecí smyčky velkých jeřábů, míchacích zařízení a důlních dopravních strojů pracujících pod proměnlivým těžkým zatížením.
• Elektrické rozváděče pro ochranu chemikálií a životního prostředí: Keramická izolační struktura odolává korozivním plynům a erozi vlhkosti uvnitř velínů chemických závodů a skříní zařízení na čištění odpadních vod.

6. Pokyny pro instalaci a pravidla každodenní údržby

Správná šroubová instalace a běžná údržba přímo prodlužují servisní cyklus pojistkových vložek a zabraňují skrytým bezpečnostním rizikům způsobeným nesprávnou montáží nebo zanedbanou kontrolou. Všechna provozní pravidla se řídí specifikacemi pomocných operací IEC 60269, které jsou vhodné pro pracovníky elektrické údržby na místě, aby je mohli provádět bez složitého odborného školení.

6.1 Standardní specifikace šroubové instalace

• Před instalací očistěte všechny kontaktní plochy přípojnic, abyste odstranili oxidové vrstvy a prachové částice, které zvyšují kontaktní odpor.
• Utáhněte montážní šrouby pomocí kalibrovaných momentových klíčů, abyste se vyhnuli uvolnění svorek, které generují přehřátá horká místa.
• Udržujte vertikální a horizontální instalační prostor kolem každé pojistkové vložky, abyste zajistili přirozený odvod tepla prouděním vzduchu bez blokování kabeláží skříně.
• Postříbřené povrchy svorek zcela vyrovnejte s rovinami měděných přípojnic, abyste zabránili bodovému kontaktu a místnímu riziku přehřátí.

6.2 Normy pravidelné kontroly a údržby

Během čtvrtletních kontrol elektrické skříně by měl personál údržby vizuálně zkontrolovat, zda nedošlo ke změně barvy na svorkách pojistek (příznak abnormálního nárůstu teploty). Jakákoli pojistková vložka vykazující změnu barvy pláště, oxidaci svorek nebo menší deformaci musí být okamžitě vyměněna, a to i bez poruchy roztavení. Po přerušení zkratovou poruchou potřebuje celá pojistková vložka místo částečné opravy úplnou výměnu, protože vnitřní tavenina a výplň pro zhášení oblouku ztrácejí po aktivaci původní ochranný výkon.

Správa skladování vyžaduje umístění náhradních pojistkových vložek v suchém a bezprašném skladovém prostředí, aby se zabránilo oxidaci postříbřených svorek před instalací. Součásti z dlouhodobého skladu by měly před dodáním na staveniště absolvovat vizuální kontrolu vzhledu, aby se odfiltrovaly produkty s povrchovými škrábanci nebo defekty v keramickém obalu.
